电磁辐射波形检测

电磁辐射波形检测是通过时域与频域分析手段，对电磁辐射信号的幅度、频率、相位等特征参数进行量化表征的技术，在环境监测、设备认证和健康评估等领域具有关键作用。以下从检测原理、方法标准、设备应用及典型案例等方面系统阐述该技术体系。

一、波形检测的基本原理与参数体系

电磁辐射波形可分为‌连续波‌（如广播信号）和‌脉冲波‌（如雷达信号）两类，其检测需关注三大核心参数‌：

‌时域特性‌：包括脉冲宽度（如5G NR信号的100μs帧结构）、重复频率（Wi-Fi信标帧的100ms间隔）及上升时间（开关电源噪声的ns级跳变）

‌频域特性‌：通过傅里叶变换获取的频谱纯度（基站载波相位噪声<-80dBc/Hz）、谐波失真（家电通常要求＜-40dBc）及带宽占用（蓝牙信号的1MHz跳频间隔）

‌调制特性‌：分析QAM、OFDM等调制方式的星座图误差（5G要求EVM＜8%），以及包络波动（AM广播的90%调制度限制）典型检测场景中，家用路由器2.4GHz频段呈现期性突发波形（占空比约15%），而微波炉泄漏信号则表现为2.45GHz载波叠加100Hz工频调制的复合波形‌。

二、检测方法与标准规范

1. 基础检测流程

‌预扫描检测‌：使用宽带接收机（如R&S FSW26，频率范围20Hz-26.5GHz）进行全频段快速扫描，识别主要辐射源频点‌

‌定点波形捕获‌：对目标频段采用实时频谱分析（RSA）模式，采样率需≥5倍信号带宽（检测5G毫米波需40GS/s采样）‌

‌三维图谱构建‌：结合场强映射（精度±1dB）与时间关联分析（最小时间窗1μs），生成场强-频率-时间立体模型‌

2. 核心标准要求

我国现行标准体系对波形特性有明确规定：

标准 关键指标要求 适用场景

GB/T 6113.1 脉冲重复频率偏差＜±2% 工业设备电磁发射认证‌

YD/T 2583.14 5G波形EVM≤3.5%（64QAM） 通信基站射频测试‌

SJ 21489 开关电源噪声上升时间＞50ns 军用电子设备EMC‌

特殊场景需执行附加规范，如医疗设备需符合YY 0505对MRI梯度场波形失真度（THD＜5%）的要求‌。

三、检测设备与技术演进

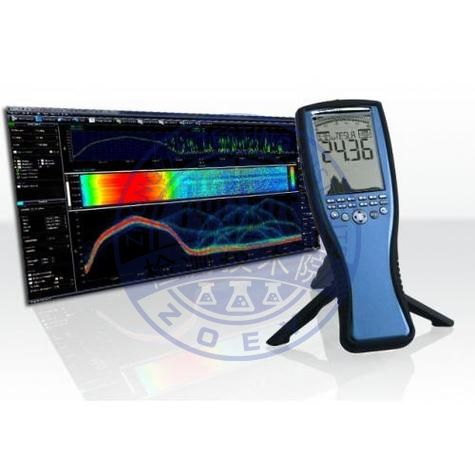

1. 关键设备选型

‌高精度示波器‌：泰克DPO70000SX系列（带宽70GHz）可捕获毫米波信号ns级瞬态特征‌

‌实时频谱仪‌：Keysight PXA（160MHz分析带宽）支持5G NR波形的OFDM符号级解析‌

‌专用探头系统‌：近场磁探头（DC-6GHz）配合三维定位机械臂，可实现PCB级辐射源定位（空间分辨率1mm）‌

2. 校准与误差控制

‌时基校准‌：采用铷原子钟（稳定度1e-12）降低时间测量误差‌

‌环境补偿‌：在电波暗室（归一化场地衰减±1.5dB）进行标准测试‌

‌算法优化‌：通过FIR数字滤波器（过渡带＜1%）抑制频谱泄漏‌

四、典型应用案例分析

1. 工业设备检测

某变频器输出端检测到3.4MHz载波叠加20kHz PWM调制的复合波形，其谐波分量（直至15次谐波）超出GB 4824-2019限值8dB，通过加装铁氧体磁环使谐波衰减26dB‌。

2. 通信设备测试

5G基站波形检测显示：

下行帧结构符合3GPP 38.211规范（时隙格式2-7）

256QAM调制的EVM实测3.2%（标准要求≤4%）

带外发射在±10MHz偏移处衰减至-45dBc‌

3. 家用电器评估

微波炉在门缝处泄漏信号检测发现：

主频2.450GHz±5MHz（符合FCC Part 18）

100Hz调制深度达70%（反映磁控管工频波动）

30cm处峰值功率密度4.2mW/cm²（低于国标10mW/cm²限值）‌

五、技术挑战与发展趋势

‌复杂波形解析‌：针对6G太赫兹频段（90-300GHz）开发亚ps级采样系统‌

‌AI辅助诊断‌：利用卷积神经网络自动识别波形异常（如雷达脉冲丢失检测准确率＞98%）‌

‌量子传感技术‌：基于NV色心的磁场探头可实现pT级弱磁信号波形重建‌

当前波形检测技术已从单一频点测量发展为多维度特征分析，未来将通过标准化数据接口（如IEEE 1159.3）实现全球检测数据互联互通‌。
