氢能阀体低温密封测试
氢能阀体低温密封测试是验证阀体在极寒环境下防止氢气泄漏的关键环节，由于氢气分子直径小、穿透性强，且低温下材料易收缩变形，测试需重点关注密封结构在低温下的可靠性。
以下是测试的详细流程及要点：
一、测试目的
评估氢能阀体（如截止阀、减压阀）在低温工况（-40℃至 - 196℃）下的密封性能，模拟液氢储运、加氢站低温环境或燃料电池冷启动场景。
验证密封件（如金属垫片、氟橡胶 O 型圈）与阀体材料（如 316L 不锈钢、铝合金）在低温下的相容性，避免因材料热胀冷缩差异导致密封面失效。
二、测试样品与设备准备
1. 样品要求
阀体类型：需包含完整的阀体组件（含阀杆、阀芯、密封座），若为焊接式阀体，焊缝需通过无损检测（如渗透探伤）；新样品需进行脱脂处理，去除表面油污（避免污染液氢）。
密封件选型：常见密封件包括：
低温金属密封：铜垫片（适用 - 253℃）、因科镍合金垫片（适用 - 196℃）；
弹性密封：聚四氟乙烯（PTFE）包覆氟橡胶 O 型圈（适用 - 50℃至 - 200℃）。
测试前需记录密封件的规格、硬度（如邵氏硬度 70±5A）及安装预紧力（如螺栓扭矩值）。
2. 主要设备
低温试验箱：温度范围 - 196℃至室温，控温精度 ±1℃，箱内可容纳阀体并提供气体充压接口；配备液氮或液氦制冷系统（液氢测试需用液氦制冷至 - 253℃）。
气体泄漏检测装置：
氦质谱检漏仪（精度 1×10⁻⁹ Pa・m³/s）：用于高精度检测微小泄漏；
压力衰减测试仪：连接压力表（精度 0.1% FS），监测阀体内部气压变化。
三、低温密封测试流程
1. 初始状态校准
在室温（23±2℃）下对阀体进行预测试：
充入 0.6MPa 干燥氮气，保压 30 分钟，用肥皂泡法检查外部接口（如螺纹、法兰）是否泄漏；
记录室温下阀体的密封面平整度（用塞尺检测，间隙≤0.05mm）和螺栓预紧力分布。
2. 低温环境预处理

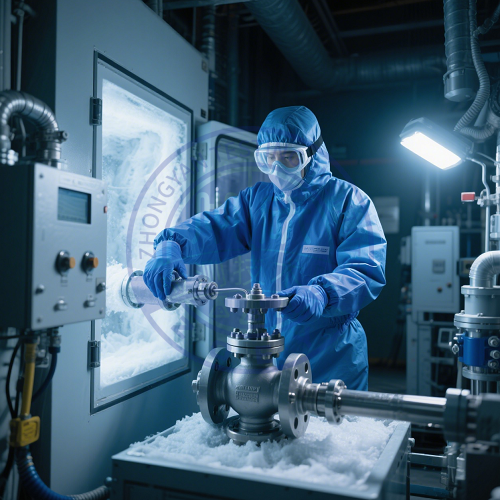

样品安装：将阀体固定于低温试验箱内的支架上，避免与箱体壁面直接接触（防止冷桥效应）；连接进气管路（需用低温不锈钢波纹管）和检漏仪接口，确保管路无弯折漏气。
降温程序：
以 5℃/min 的速率从室温降至目标温度（如 - 40℃、-100℃、-196℃），每到达一个温度点后保温 2 小时，使阀体各部件温度均匀（温差≤2℃）；
若测试液氢工况，需先将阀体抽真空至 10⁻³ Pa，再通入少量液氮预冷至 - 196℃，避免液氢注入时因温差过大导致阀体开裂。
3. 低温密封性能测试
（1）静态密封测试
气体充压：在目标低温下，向阀体内充入测试气体（常用氦气或氮气，纯度≥99.99%），压力分阶段提升：
低压阶段：0.1MPa（模拟微正压工况），保压 1 小时，用氦质谱检漏仪检测密封面泄漏率（要求≤1×10⁻⁸ Pa・m³/s）；
高压阶段：按设计压力的 1.1 倍（如设计压力 42MPa，测试压力 46.2MPa）充压，保压 30 分钟，观察压力衰减（1 小时内压降≤0.5% 为合格）。
泄漏点定位：若检测到泄漏，可在密封面附近涂抹低温荧光检漏剂（如适用于 - 200℃的荧光液），用紫外灯照射查找泄漏痕迹。
（2）动态密封测试（针对启闭型阀体）
在低温保压状态下，进行 50 次启闭循环（模拟实际操作工况），每次启闭后重复静态密封测试；
重点监测阀杆填料函处的泄漏（因阀杆往复运动可能导致填料磨损），要求启闭后泄漏率较初始值增幅≤20%。
四、性能评估与失效分析
1. 关键指标判定
泄漏率标准：
一级密封（如液氢储罐阀门）：泄漏率≤5×10⁻¹⁰ Pa・m³/s；
二级密封（如加氢站管道阀门）：泄漏率≤1×10⁻⁸ Pa・m³/s。
材料性能变化：
密封件硬度：低温后氟橡胶硬度可能增加 20-30 邵氏硬度单位，若超过设计范围（如原硬度 70A，低温后＞95A），可能导致弹性丧失；
阀体形变：用三坐标测量仪检测低温下阀体法兰面的平面度，变形量需≤0.1mm/100mm。
2. 常见失效模式
密封件收缩失效：氟橡胶在 - 100℃以下会因结晶硬化收缩，导致密封比压不足，可观察到密封面出现均匀细小缝隙；
金属密封面冷焊开裂：铜垫片在反复低温循环后可能因疲劳产生微裂纹，泄漏位置多集中于垫片边缘；
阀杆与填料函间隙增大：因不锈钢阀杆（热膨胀系数 17×10⁻⁶/℃）与 PTFE 填料（热膨胀系数 100×10⁻⁶/℃）热胀冷缩差异，低温下间隙可能从室温 0.05mm 增至 0.15mm，导致气体泄漏。
五、注意事项
安全防护：
低温试验箱需配备氧气浓度报警器（防止液氮泄漏导致缺氧），操作人员需穿戴防冻手套、护目镜和长袖防护服；
测试氢气时，箱内需保持微正压（50Pa），避免空气渗入形成爆炸混合物。
温度均匀性控制：
试验箱内放置温度传感器阵列（至少 3 个点），确保阀体各部位温差≤3℃，避免局部温度过高导致密封件失效；
降温过程中若出现温度波动（如超过 ±5℃），需重新保温 2 小时再测试。
密封件预紧力优化：
金属垫片预紧力需考虑低温收缩效应，如铜垫片在室温下预紧力为 20MPa，低温下因材料收缩预紧力可能增至 25MPa，需通过有限元分析避免过紧导致垫片塑性变形；
弹性密封件安装时需预留低温收缩量（如 O 型圈截面直径比常温安装时大 10%）。
循环测试要求：
若模拟实际工况，需进行 “室温→低温→室温” 得 50 次热循环测试，每次循环中检测密封性能，评估材料疲劳寿命（如某 316L 不锈钢阀体经 50 次 - 196℃循环后，泄漏率从 1×10升至 5×10 Pam/s，视为合格）。
六、测试意义与应用
通过低温密封测试，可确保氢能阀体在液氢储运、燃料电池冷启动等极端工况下的安全性，避免氢气泄漏引发的燃爆风险。
测试结果可指导密封结构优化（如采用多级密封设计）、材料选型（如用 PEEK 替代 PTFE 提高低温弹性）及安装工艺改进（如螺栓预紧力低温补偿），为氢能系统的可靠性提供保障。
