冲击韧性性能试验

一、试验方法分类

1. ‌摆锤式冲击试验‌

‌原理‌：通过摆锤自由下落冲击带有缺口的试样，测量试样断裂时吸收的能量（冲击功），反映材料的抗冲击能力。

‌典型设备‌：夏比（Charpy）冲击试验机与艾氏（Izod）冲击试验机，两者区别在于试样固定方式与缺口位置。

2. ‌落锤式冲击试验‌

适用场景：模拟大尺寸构件或厚板材料的冲击失效行为，如管道、压力容器。

‌参数范围‌：落锤质量可达50kg，冲击能量覆盖1-3000J。

3. ‌低温/高温冲击试验‌

‌目的‌：评估材料在极端温度下的韧脆转变特性，如液化天然气储罐用钢的低温冲击性能验证。

‌温度控制‌：液氮制冷或电加热装置实现-196℃~300℃温区精确调控（±1℃）。

二、标准化试验流程

‌试样制备‌

‌尺寸要求‌：标准夏比试样为55mm×10mm×10mm，缺口深度2mm（V型或U型）。

‌加工精度‌：缺口根部半径需≤0.25mm，避免应力集中效应失真。

‌设备校准‌

摆锤初始能量误差≤±1%，角度测量精度≤0.1°。

低温试验需预冷至目标温度并保温30分钟以上。

试验执行‌

试样置于支座中心，缺口背对冲击方向。

记录冲击功（Ak）与断口形貌，分析韧脆断裂模式。

三、关键评价参数

‌冲击功（Ak）‌

‌单位‌：焦耳（J），直接表征材料吸收冲击能量的能力。

‌计算方式‌：Ak = 摆锤初始势能 - 冲断后剩余势能。

‌韧脆转变温度（Tk）‌

‌定义‌：材料冲击功急剧下降的温度区间，用于评估低温服役安全性。

‌测定方法‌：通过系列温度冲击试验绘制Ak-T曲线，确定50%韧性断口形貌对应温度。

‌断口形貌分析‌

‌韧性断裂‌：纤维状断口，伴随明显塑性变形。

‌脆性断裂‌：平整结晶状断口，无塑性变形痕迹。

四、典型应用领域

‌金属材料开发‌

优化高强钢、铝合金的冲击韧性，满足汽车防撞梁、飞机起落架等动态载荷需求。

‌焊接工艺评价‌

检测焊缝热影响区的冲击功衰减，预防低温环境下脆性断裂风险。

‌工程结构验收‌

桥梁用钢需满足-40℃冲击功≥27J（GB/T 714标准）。

五、试验标准与设备

‌国际标准‌：ASTM E23（金属材料）、ISO 148（夏比冲击试验）。

‌核心设备‌：

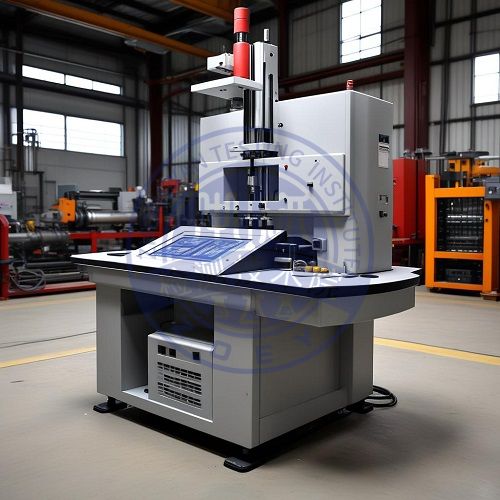

全自动冲击试验机：集成温控模块与数字能量计算系统，支持ASTM/ISO/DIN多标准。

高速摄像机：捕捉微秒级冲击过程，分析裂纹扩展动力学。

冲击韧性性能试验通过量化能量吸收与断口特征，为材料选型、工艺优化及结构安全评估提供关键数据支撑。
